一、隔離器概述

LU-G1211隔離器是將現場4～20mA，DC電流信號，通過隔離傳輸到另一邊場合。

二、隔離器主要技術性能

通    道   數：   一進二出
電         源：   24V±10%，DC
功         耗：   ≤4.0W
整  機  質 量：   ≤160g
輸  入  信 號：  二/三線制儀表，直流電流信號
輸入信號范圍：   4～20mA， DC
輸  出  信 號：  4～20mA，DC或1～5V，DC（用戶定貨時需指定）
輸  出  精 度：  ≤0.2%F.S（包括非線性、重復性等）
溫  度  漂 移：  ≤0.2%F.S/10℃
輸  出  負 載：   0～500Ω
存儲：隔離器存儲環境溫度為－40℃～＋80℃，相對濕度不大于75％的通風室內。

三、隔離器連續工作條件

環境溫度：-20℃～+60℃
相對濕度：35%～85%
空氣中不得含有對鉻、鎳、銀及有色金屬起腐蝕作用的物質
現場連接設備：二/三線制儀表，直流電流信號

四、隔離器接線示意圖及外形尺寸

 圖一  一進二出接線示意圖

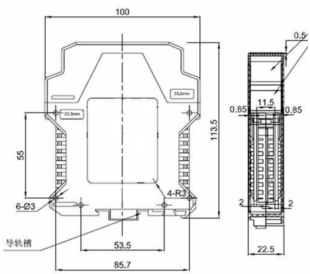

圖二  外形尺寸圖
