一、概述

  LU-MSC100木材溫、濕度控制儀，集檢測、記錄、PID控制與數據打印于一身，主要用于熱處理的生產中。4支PT100熱電阻輸入和儀表報警、控制輸出，輸入與輸出完全隔離。、第二通道檢測環境濕度1和環境（干球）溫度1。第三、第四通道檢測環境濕度2和環境（干球）溫度2。并做到記錄和打印數據的功能。

    具有靈活的數據存儲模式：記錄的存儲空間動態可調，每一通道都有獨立可調的記錄間隔；用戶可根據需要選擇通道和記錄間隔進行數據存儲。大容量FLASH閃存芯片存儲歷史數據，掉電保存，內部存儲時間可達140個小時至5600天。

    具有方便的數據處理方式：直接連接微型打印機，打印用戶指定時間的數據及曲線；通過RS232通訊接口與便攜計算機、掌上電腦（PAD）連接，直接上傳儀表的實時/歷史數據，可通過上位機數據管理軟件，對數據進行分析、存檔、打印等處理；也可與組態王、MCGS等專業組態實時監控系統連接。

    具有強大的顯示功能：特大數字顯示、棒圖顯示、實時曲線顯示、歷史曲線顯示、報警查尋、報警狀態顯示等，曲線畫面均有縮放功能，并提供智能化歷史趨勢全自動回放功能，具有時間和幅度縮放功能，查找報警點極為方便，同時提供定位查尋功能，可直接查詢某年、月、日、時、分、秒的數據，方便快捷；具有流量統計功能，可查尋任意時段的流量累積值；

    采用模塊化設計，組配更加靈活，不同采集板可以同時使用；電源與采集板分層設計，輸入與輸出之間的電氣完全隔離，大大提高儀表的可靠性。

    同時具有中英雙語顯示界面。

二、技術指標

●  LCD： 128*64單色液晶顯示器

●  溫度測量范圍：0-100℃

●  溫度基本誤差：±1℃

●  濕度測量范圍：0-100%RH

●  濕度分辨力：1%RH

●  采集周期：0.5秒

●  數據記錄間隔的設置范圍：1秒到4分鐘

●  存儲時間：T=存儲容量/各有效通道的記錄間隔的導數之和；打開的通道數越多，記錄間隔越小，保存時間越短。當存儲數據為空時，存儲容量即總存儲次數為 4000*504。

如：當存儲數據為空時，打開通道為1、2、3、4通道，各通道記錄間隔分別為1秒，5秒，10秒，20秒。則T=4000*504/（1/1+1/5+1/10+1/20）=1493333.3秒=414.8小時=17.28天

●  電源：AC220V±%10，50Hz±2Hz

●  環境溫度：0-45℃

●  環境濕度：0-85%

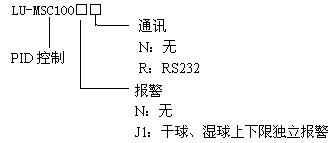

三、型號說明

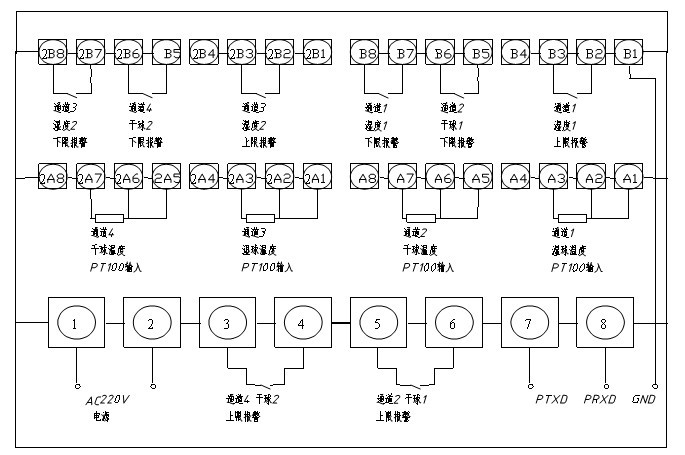

四、接線方法
