一、概述

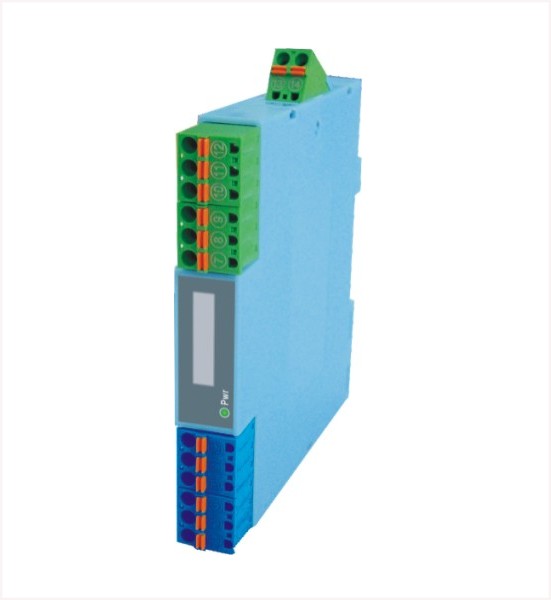

●LU-AK22安全柵接收來自危險區域的開關接點或接近傳感器信號, 通過安全柵隔離,  以繼電器觸點(電平信號或晶體管) 輸出方式傳送至安全區的控制系統或其它組合儀表。

●該隔離安全柵采用獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。

二、技術指標

● 輸入?yún)?shù)（危險區信號）

◆輸入類型：

無源輸入為純開關接點； NAMUR 型符合DIN19234標準的接近傳感器。

          有源信號：輸入信號 > 2.1mA時，表示為“開”（ON）

          輸入信號 < 1.2mA時，表示為“關”（OFF）

開路電壓：8V±0.5V      短路電流：約 4mA

開關閥值：約 1.55mA     回滯： 0.2~0.4 mA

●輸出參數（安全區信號）

◆輸出類型：

A.  繼電器觸點： 單刀轉換繼電器

    觸點特性：24VDC，2A ； 負載類型：電阻性負載； 響應時間：≤10ms

B.  電平信號：高電平 4.5V ~ 5.5V ； 低電平 ≤0.5V ； 高電平驅動能力≤20mA

C. 晶體管：外部供電電壓 ≤40V；        驅動輸出電流≤40mA

   晶體管集電極輸出    高電平: VCC； 低電平: ≤2.5V

   晶體管發射極輸出    高電平: VCC -2.5V； 低電平:≤ 0.5V

● 本質安全參數

防爆標志： [Exia] ⅡC

  高允許電壓Um：250V

  高開路電壓Uo：11V

大短路電流Io：15mA

大外部電感Lo：10mH

大外部電容Co：1.4μF

環境參數

供 電 電 源：DC24V±10%

電流消耗（24VDC供電時）：＜50mA

電源顯示燈：綠色LED 、電源供電時亮燈

輸出顯示燈：黃色LED，觸點狀態指示，OUT1為路輸出指示，OUT2為第二路輸出指示

“OUT”燈亮：指示觸點處于閉合狀態下

“OUT”燈亮：指示觸點處于斷開狀態下

使用溫度范圍：-20~ +60℃

使用濕度范圍：0 ~ 95%RH （無冷凝）

● 綜合技術參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：≤10mS

絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ

隔離強度：輸入-輸出-電源間≥100MΩ/500VDC

上電穩定時間：≤3s
