一、概述

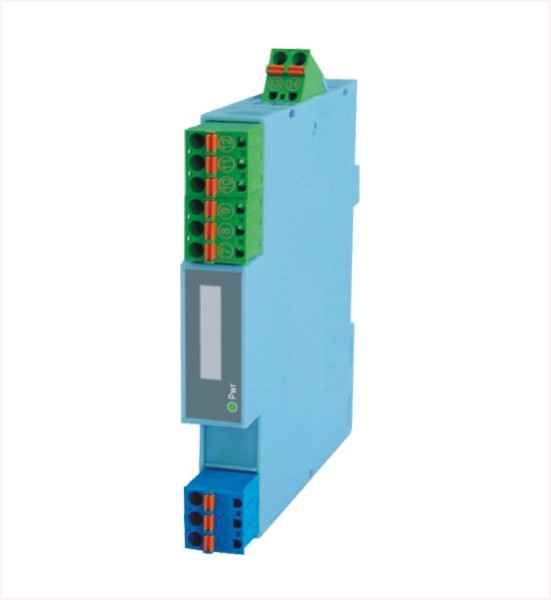

● LU-A12對現場變送器配電，并且限制危險能量從本安端子竄入到危險場所，并將直流信號轉換成兩路互相隔離的標準過程信號。
● 可連接二/三線制變送器。
● 采用獨立電源供電，供電電源—輸入—輸出之間隔離。
二、技術參數
●輸入參數（危險區信號）
輸入電流時 輸入范圍：4～20mA、0～20mA、0～10mA
配電電壓：≥16VDC
輸入電阻：內置輸入電阻器50Ω
輸入電壓時 輸入范圍：1～5V、0～5V、0～10V
輸入阻抗：≥500KΩ
輸入熱電偶（毫伏信號），輸入范圍：
|
分度號 |
測量范圍（℃） |
小量程（℃） |
|
K |
0-1300 |
120 |
|
E |
0-1000 |
80 |
|
S |
0-1600 |
580 |
|
B |
400-1800 |
1000 |
|
R |
0-1600 |
850 |
|
T |
-200-400 |
120 |
|
N |
0-1200 |
180 |
|
W |
0-2300 |
340 |
|
J |
0-1200 |
100 |
小毫伏量程：3mV
輸入熱電阻，輸入范圍：
|
分度號 |
測量范圍（℃） |
小量程（℃） |
|
Cu50 |
-50-150 |
50 |
|
Cu100 |
-50-150 |
50 |
|
Pt10 |
-200-600 |
200 |
|
Pt100 |
-200-800 |
50 |
允許導線電阻 ： ≤5Ω（三線相同）
●輸出參數（安全區信號）
輸出電流時 輸出范圍：4～20mA、0～20mA、0～10mA
允許負載：≤350Ω
輸出電壓時 輸出范圍：1～5V、0～5V、0～10V
輸出阻抗：≤500Ω
●本質安全參數
線性電流/電壓 熱電偶/熱電阻
防爆標志： [Exia] ⅡC 防爆標志： [Exia] ⅡC
高允許電壓Um：250V 高允許電壓Um：250V
高輸出電壓Uo：28V 高輸出電壓Uo：12V
大輸出電流Io：93mA 大輸出電流Io：24mA
● 環境參數
供 電 電 源：20-30VDC
紋波系數10%P-P 以下約1W
電源顯示燈：綠色LED 、電源供電時亮燈
使用溫度范圍：-20~ +60℃
使用濕度范圍：0 ~ 95%RH （無冷凝）
● 綜合技術參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：≤10mS
絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ
隔離強度：輸入-輸出-電源間≥100MΩ/500VDC
負載電阻變化的影響：±0.1%/250Ω（電流輸出時）
±0.1%（電壓輸出時）
上電穩定時間：≤3s
